Устройтво насоса ВВН, конструкция и принцип работы.

      Вакуум-насос ВВН ВВН1 ВВН2 устроен следующим образом:

- насос в сборе и электродвигатель, установленные на горизонтальной плите, валы которых соединены упругой муфтой, закрытой защитным кожухом;
 - водоотделитель, который устанавливается на фланец нагнетательного патрубка машины.
 По своему устройству насосы вакуумные водокольцевые ВВН ВВН1 ВВН2 - это вакуумные, водокольцевые насосы с сальниковым уплотнением вала простого действия.
Конструктивное исполнение водокольцевого насоса ВВН ВВН1 ВВН2 горизонтальное с осевым направлением газа через всасывающие и нагнетательные окна.
Описание отличительных особенностей водокольцевых вакуумных насосов ВВН ВВН1 ВВН2 - сжатие газа в них осуществляется жидкостным кольцом, которое приводится в движение лопаточным рабочим колесом, эксцентрично расположенным в корпусе.

Насос водокольцевой ВВН ВВН1 ВВН2 устройство насоса и конструкция:

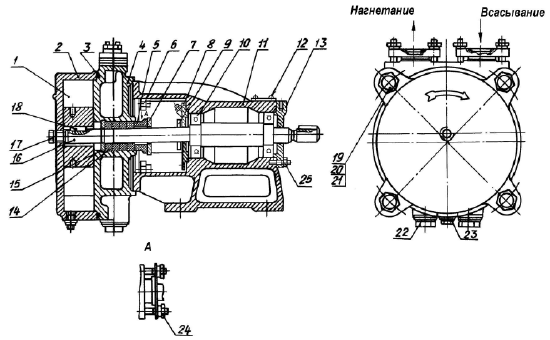

По конструкции Насос ВВН состоит из следующих основных деталей: ( схема устройства насоса ВВН1-0.75) крышки 2, корпуса 4, диска 1, кронштейна 11, вала 16.
Корпус насоса ВВН ВВН1 ВВН2 представляет собой чугунную отливку, которая имеет полости всасывания и нагнетания. Всасывающая и нагнетательная полости соединены с рабочей полостью соответственно большим и малым серповидным вырезом в корпусе. В корпусе насоса расположено сальниковое уплотнение.
Крышка насоса ВВН ВВН1 ВВН2– чугунная отливка, представляющая собой рабочую полость насоса, в которой цилиндрическая расточка выполнена эксцентрично относительно оси вращения вала. В центре крышки имеется отверстие закрытое пробкой 17, для подвода воды в рабочую полость. Для обеспечения герметичности между крышкой и корпусом имеется резиновое кольцо 3. В корпусе и крышке имеются отверстия для слива остатков воды, при длительной остановке насоса, закрытые пробками 22, 23.
Диск крепится на валу при помощи шпонки 18. В осевом направлении диск может свободно перемещаться по валу, чем обеспечиваются равномерные торцовые зазоры между крышкой и корпусом. Диск изготовлен из бронзы. Опорой механической части насоса ВВН ВВН1 ВВН2 служит кронштейн 11. В кронштейне установлен вал 16 на двух шарикоподшипниках. Подшипники закрыты крышками 8 и 13. Для измерения температуры подшипников в кронштейне имеются два отверстия М8х1-7Н, закрытые пробками.
Конструктивное исполнение вакуум-насосов ВВН1-3, ВВН1-6 и ВВН1-12 одинаковое, они представляют собой типо-размерный ряд.

Принцип работы водокольцевого насоса ВВН ВВН1 ВВН2.

При вращении диска вода, увлекаемая лопатками, под действием центробежных сил, отбрасывается к перефирии крышки, образуя водяное кольцо.
Между ступицей рабочего диска и внутренней поверхностью водяного кольца создается разреженное пространство, обеспечивающее всасывание газа через большой серповидный вырез в корпусе водокольцевого насоса ВВН ВВН1 ВВН2. При дальнейшем вращении диска происходит сжатие перекачиваемого газа. Через малый серповидный вырез в корпусе водокольцевого насоса ВВН ВВН1 ВВН2 газ и излишняя вода выбрасывается в нагнетательный патрубок насоса. Для поддержания постоянного объема водяного кольца и отвода тепла, выделяемого трущимися деталями водокольцевого насоса ВВН ВВН1 ВВН2 и сжимаемым газом, необходимо, чтобы через насос ВВН непрерывно циркулировала вода. Вода должна быть чистой, без механических примесей. Подвод циркулирующей воды производится к центральному отверстию в крышке водокольцевого насоса ВВН ВВН1 ВВН2 М12х1,5-7Н (Приложение А, Б) и отводом через нагнетательный патрубок в открытую емкость. Давление перед регулировочным вентилем должно быть на 0,1 МПа (1 кгс/см2) больше давления всасывания. Привод водокольцевого насоса ВВН ВВН1 ВВН2 осуществляется непостредственно от электродвигателя. Вал электродвигателя соединяется с валом насоса ВВН ВВН1 ВВН2 через упругую муфту. Так как газ сжимается жидкостью, в вакуумном водокольцевом насосе ВВН ВВН1 ВВН2 осуществляется хороший теплообмен между сжимаемым газом и жидкостью, и большая чать тепла сжатия отводится от газа. Чтобы поддерживать температуру жидкостного кольца стабильной, постоянно вводятся новые порции холодной жидкости. Излишнее количество жидкости отводится из жидкостного кольца через нагнетательное окно и нагнетательный трубопровод в отделитель жидкости.
Протекание процесса сжатия с интенсивным теплообменом даёт возможность откачивать насосами ВВН ВВН1 ВВН2 легко разлагающиеся, полимеризующиеся, воспламеняющиеся и взрывоопасные газы и смеси. Наличие жидкостного кольца и отсутствие органов газораспределения позволяет водокольцевым насосам ВВН ВВН1 ВВН2 откачивать газы, содержащие пары, капельную жидкость, твёрдые инородные включения типа пыли и даже абразивные частицы. Соответствующий подбор рабочей жидкости для насоса ВВН ВВН1 ВВН2 позволяет откачивать с помощью жидкостно-кольцевых вакуумных насосов агрессивные газы.
