Технические характеристики насоса 55Д90:
Подача - 55 л/с
Напор - 90 м.в.с
Насос 55Д90 комплектуется электродвигателем 90кВт
Номинальные обороты ротора насоса 55Д90 - 3000об/мин.
Центробежный одноступенчатый насоса с двухсторонним входом рабочей жидкости в рабочее колесо выпускается в следующих вариантах исполнения:
- для перекачивания воды и схожих с ней по вязкости и химической активности жидкостей температурой до 85С.
- для перекачивания воды и схожих с ней по вязкости и химической активности жидкостей температурой до 120С. (температура дополнительно оговаривается при заказе).
- для перекачивания воды и схожих с ней по вязкости и химической активности жидкостей температурой до 140С. (температура дополнительно оговаривается при заказе).
- для перекачивания нефтепродуктов вязкостью до 85сСт температурой до 85 С.
- для перекачивания нефтепродуктов вязкостью до 120сСт температурой до 120 С.
- для перекачивания химически активных жидкостей. материал изготовления проточной части - 12Х18Н9Т.

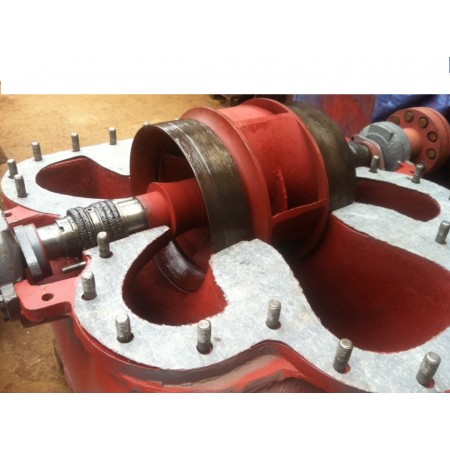

Корпус и крышка насоса соединяются в горизонтальной плоскости по оси вала. Фланци всасывающего и нагнетательного патрубков с противоположных сторон корпуса в плоскости перепендикулярной оси вала. обслуживание ротора обеспечивается без демонтажа насоса от патрубков трубопровода и фундамента.
Размеры фланцев отвечают стандарту:
БДС EN 1092:1998; ГОСТ 12815-80
Привод насоса осуществляется с помощью электродвигателя или двигателя внутреннего сгорания.
Насосы изготавливаются в горизонтальном и вертикальном исполнениях, что позволяет уменьшить размеры насосной станции на 25-30%.
Обозначение насоса включает следующее:
Пример 55D90A-ЧУ, 55DV90A-ЧУ
55 - номинальная подача (округленная) в л/с;
D - ценробежный, одноступенчатый, двухстороннего входа;
DV- ценробежный, одноступенчатый, двухстороннего входа, вертикального исполнения;
90 - общий напор при номинальной подаче в м.в.с;
А (В, С) - вариант с уменьшеным диаметром рабочего колеса;
ЧУ - механическое уплотнение вала. При отсутствии этой индикации, насос выполнен с сальниковым уплотнением.
атериальное исполнение Деталь Чугун Углеродистая сталь Сталь 40Х13 Сталь 12Х18Н9Т Бронза 3 Корпус 8 Крышка 4 Кольцо сальниковое 11 Фланец сальниковый 10 Втулка конусная 9 Кольцо уплотнительное 7 Колесо рабочее 1;13 Крышка подшипника 2 Корпус подшипника 6 Втулка предохранительная Чугун / Сталь Хром 13% / Нержавеющая сталь 15 Механическое уплотнение Карбид вольфрама / Керамика / Графит / Нержавеющая сталь / Витон 14 Вал 5 Набивка сальниковая Хлопок / Тефлон Замечание: Насосы с подачей выше 300 л/сек не производятся из бронзы. Материальное исполнение деталей указывается в паспорте насоса. ОБОЗНАЧЕНИЕ МАТЕРИАЛОВ Материал БДС DIN ГОСТ Чугун СЧ 20 GG 20 СЧ 20 Бронза CuSn3Zn7Pb5Ni1 GB-CuSn2ZnPb (Бр.ОЦСН) Нержавеющая сталь Х18Н10ТС X6CrNiTi Х18Н9Т Сталь Хром 13% 4Х13 X46Cr13 40Х13 Углеродистая сталь 45 C45 45 ЦЕНТРОБЕЖНЫЕ НАСОСЫ ДВУХСТОРОННЕГО ВХОДА ТИПА Д
