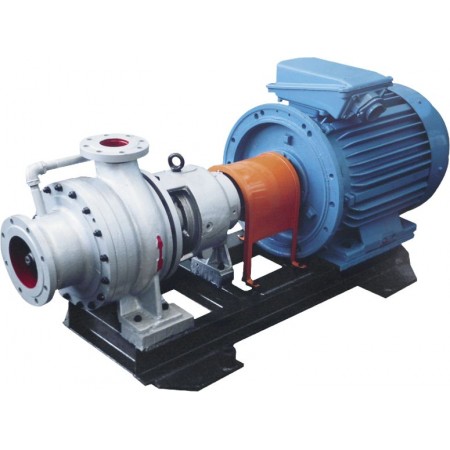

Насос КОШ 80-200

Основные характеристики центробежного конденсатного насоса типа КОШ 80-200:

Подача, м3/час – 125;

Напор, м – 55;

Частота вращения, об/мин – 3000;

Потребляемая мощность, кВт – 30;

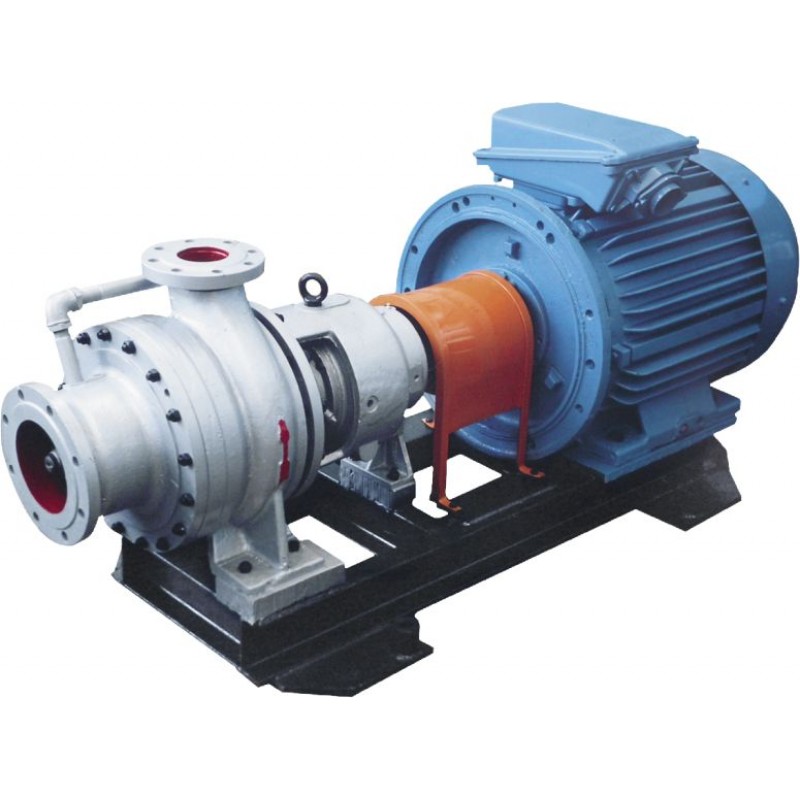

В состав насосного агрегата входит: насос и электродвигатель, которые установлены соосно на общей фундаментной плите или как еще ее называют рама. Насос с электродвигателем соединены через упругую пальцевую муфту для насосов КОШ 80-200, 2КОШ 80-250, 1КС32, 1КС50, 1КС80, а упругой муфтой со звездочкой насос 1КС20. Насосы 1Кс- центробежного типа, горизонтально-секционные, в которых рабочие органы установлены односторонне. По принципу действия насос преобразовует механическую энергию в гидравлическую энергию жидкости. Всасывающий патрубок расположен в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок расположен в корпусе нагнетания и направлен  вверх относительно оси насоса. Лапы насоса прилиты снизу к корпусу всаса и нагнетания. За счет фиксированного расположения оси вала обеспечивается жесткой штифтовкой лап корпуса насоса нагнетания и подвижной штифтовкой лап корпуса всасывания. За счет применения теплостойкой резины обеспечивается герметичность корпуса всасывания, стыков секций, корпус шнека и корпус нагнетания. В состав ротора конденсатного насоса входит: вал, шнек, рабочие колеса, разгрузочный барабан, втулки, уплотнения и крепежные детали. В рабочем колесе последней ступени предусмотрен зазор, который компенсирует температурное напряжение при нагреве рабочих органов перекачивающих конденсат. В опорах ротора расположены сферические подшипники. В насосе 1КС20 при помощи барабана насос разгружается от сил осевых. А в насосах 1Кс50,1Кс32 и 1Кс80 рабочие колеса применяются разруженными. В агрегате 1КС20 вращение правое,  а, для насосов 1Кс50, 1Кс32 и 1Кс80- левое. Уплотнение конденсатного насоса является мягкий сальник марки АГ (АГИ) ГОСТ 5152-84, между кольцами набивки расположено кольцо сальника которое исключает подсоса воздуха. В корпусе всасывающего и напорного патрубка предусмотрены отверстия для подвода охлаждающей жидкости к сальниковым уплотнениям. А в верхней части корпуса имеется отверстие для соединения с воздушным пространством конденсатора, если насос будет работать под вакуумом. А в низу расположено сливное отверстие.

Материалы частей конденсатного насоса:

 - крышки и секции – поковки из углеродистых сталей;

- детали проточной части –отливки и поковки из хромистых сталей 20Х13Л и 30Х13;

- деталеи щелевых уплотнений – незадираемые коррозионностойкие сплавы;

- вал – сортовой прокат из конструкционной легированной стали 40Х.

Комплектность поставки насосного агрегата:

- насос в собранном виде с вспомогательными трубопроводами в пределах насоса;

- ответные фланцы на патрубках;

- приводной электродвигатель;

- соединительная муфта типа МУВП или МУП с ограждением;

- общая фундаментная рама;

- детали крепления насоса, двигателя и ограждения муфты;

- комплект ЗИП.

Запуск агрегата в работу производить в следующем порядке:

- внимательно осмотреть насос и двигатель. В случае запуска насоса после длительной стоянки провернуть вручную ротор насоса и убедиться в отсутствии заеданий и задеваний ротора;

 - убедиться в наличии смазки в подшипниках;

 - открыть задвижку на входном трубопроводе и закрыть на напорном;

 - заполнить насос конденсатом;

 - открыть вентиль и пробки для выпуска воздуха, убедиться в отсутствии воздуха в насосе, после чего закрыть вентиль;

 - продуть манометры и мановакуумметры;

- включить электродвигатель согласно инструкции по эксплуатации электродвигателя;

 - открыть кран у манометра и по показаниям прибора убедиться, что напор насоса соответствует напору при закрытой задвижке (нулевой подаче);

 -открыть задвижку на напорном трубопроводе и установить номинальный режим. Работа агрегата при закрытой задвижке на нагнетании допускается не более 5 минут;

 - открыть кран мановакуумметра и отрегулировать давление в трубопроводе отвода от сальников охлаждающего конденсата. Давление должно быть на 0,1…0,15 МПа (1…1,5кг с/см2) больше давления на входном патрубке насоса, но не менее 0,05 МПа (0,5 кг с/см2) збыточного давления при работе насоса с разряжением на входе.
