Винтовой насос 1В 20/5-16/5

  • 24 000грн.

Быстрый заказ
Винтовой насос 1В 20/5-16/5 — ваш заказ

Пожалуйста, укажите ваше имя и телефон, чтобы мы могли связаться с вами

Конструкция : Винтовой насос - это насос объемного и роторного типа, состоящий из насосной части - самого насоса и приводной части - электродвигателя, взаимодействующие через муфту. Насосная часть, в свою очередь, состоит из нержавеющего корпуса и рабочего винта, расположенного на валу электродвигателя. Эластичный корпус имеет цилиндрическую или коническую форму. Винтовая пара представляет собой статичный статор с винтовыми канавками и одного или нескольких подвижных металлических винтовых роторов, приводимых в движение электродвигателем. Статор - это внутренняя n-1заходная спираль из резины (эластомер), который нераздельно или раздельно соединен с металлической обоймой-гильзой).

Ротор - это внешняя n-заходная спираль из стали с последующим покрытием или без него.

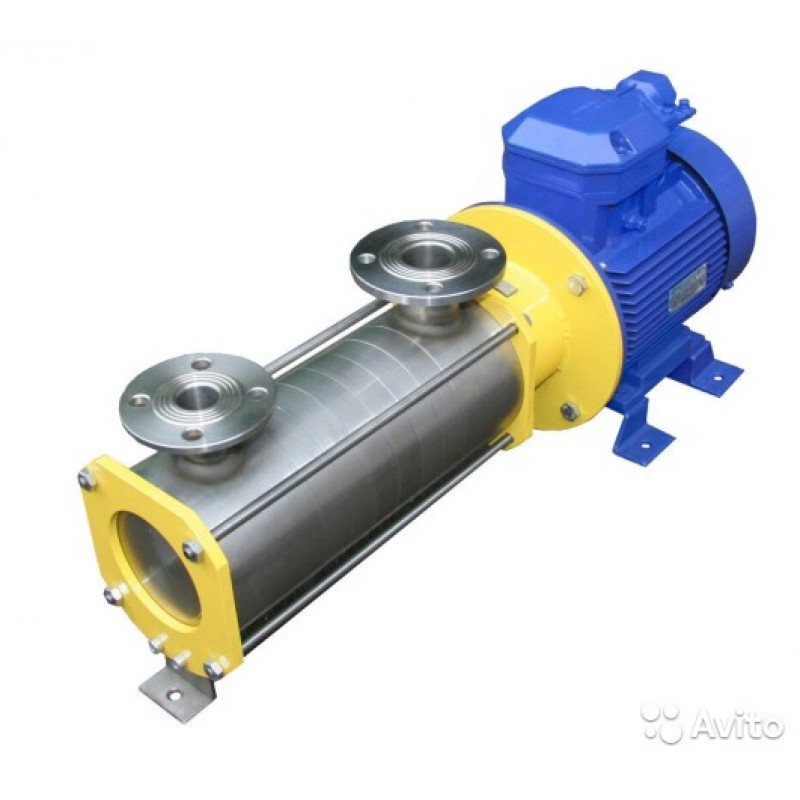

Винтовой насос 1В 20/5-16/5

Принцип работы: Ротор и статор винтового насоса образуют двояковыпуклые полости, которые заполняются перекачиваемой жидкостью. Винтовые насосы обладают хорошей всасывающей способностью с допустимой вакуумметрической высотой всасывания 7 - 9 м. При пуске насоса перекачиваемая среда перемещается от всасывающего патрубка к напорному и транспортируется вдоль оси ротора в полостях между ним и статором насоса. Выступы и зазоры системы шнек-корпус не позволяют перекачиваемой жидкости перемещаться назад в сторону впуска, образуя закрытое пространство. При вращении ротора насоса объем полости со стороны всасывающего патрубка увеличивается и создается разрежение, под влиянием которого жидкость заполняет образовавшееся пространство и приводит к закрытию полости. Перекачиваемая жидкость вдоль оси статора к напорному патрубку. И, так, передвижение жидкости обеспечивает изменение объема камеры. Такой принцип работы характеризуется высокой стабильностью напора, способностью к самовсасыванию и низким уровнем шума. Поэтому винтовые насосы шнекового насосного оборудования широко востребованы в производстве и во многих отраслях промышленности.

В винтовом насосе применяется торцовое уплотнение, которое отделяет проточную часть насоса от полости электродвигателя, что обеспечивает надежность и безопасность его эксплуатации.

Условные обозначения: например насос 1В 20/5-16/5

1В - одновинтовой (пищевого типа) насос

Технические характеристики насосного агрегата 1В 20/5-16/5

Подача номинальная, м3/час
16
Напор, МПа0,5
Макс. кавитационный запас, м6
Частота вращения,об/мин1450
Напряжение питания,В380
Мощность двигателя, кВт
4,0
Габаритные размеры, мм
1290х585х240
Масса, кг
120

 Аналогичные насосы с другими характеристиками:
